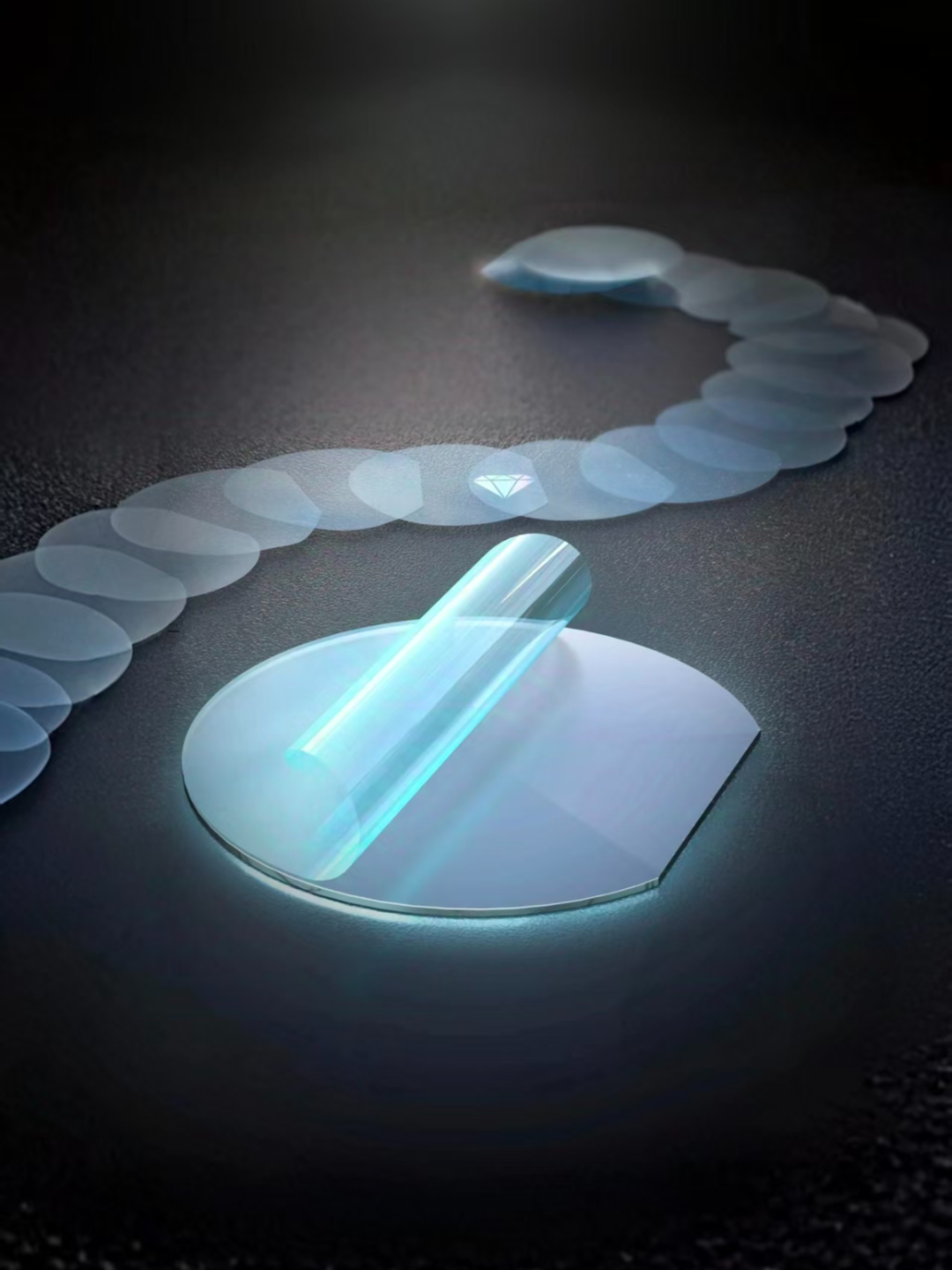

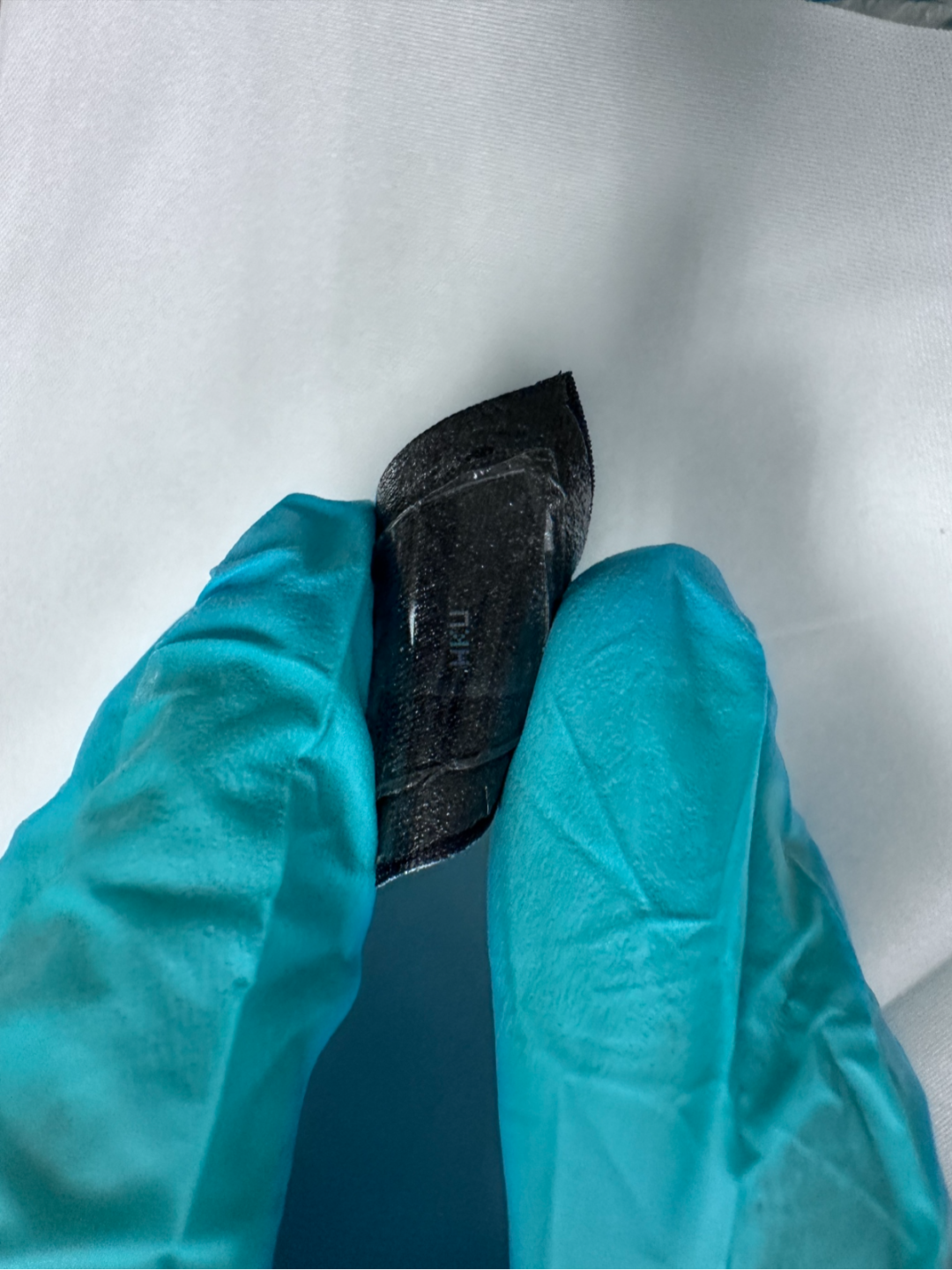

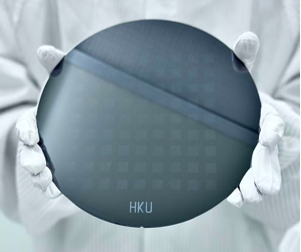

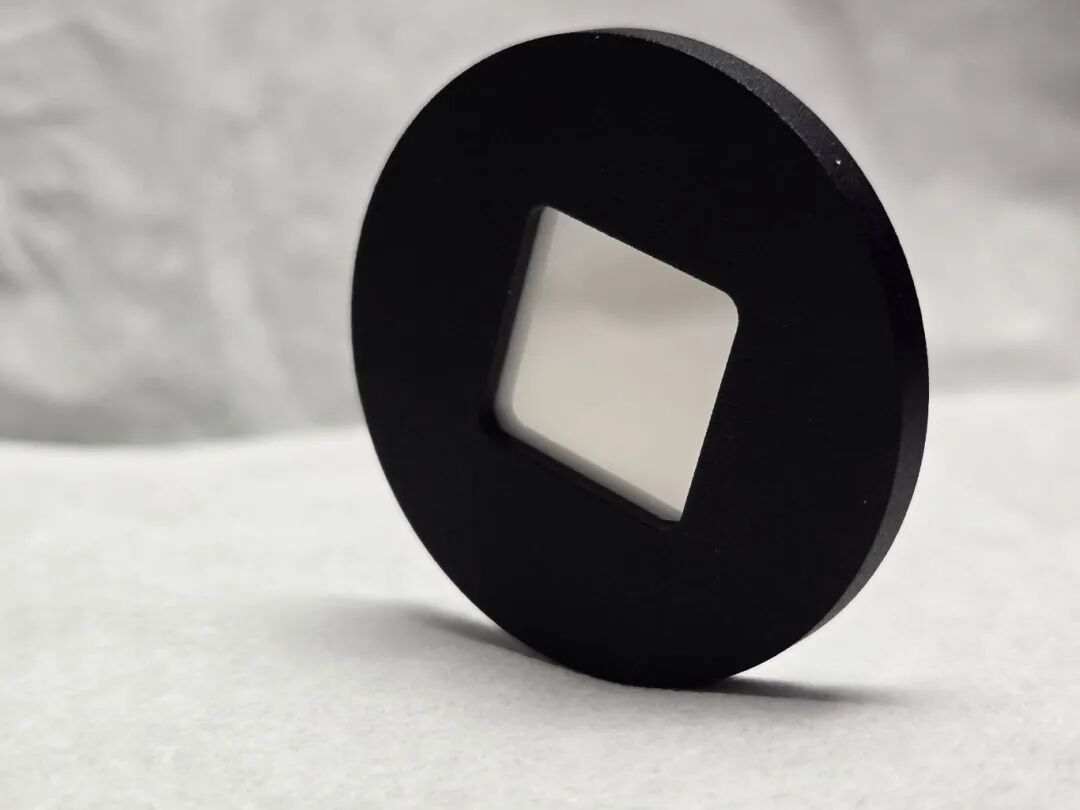

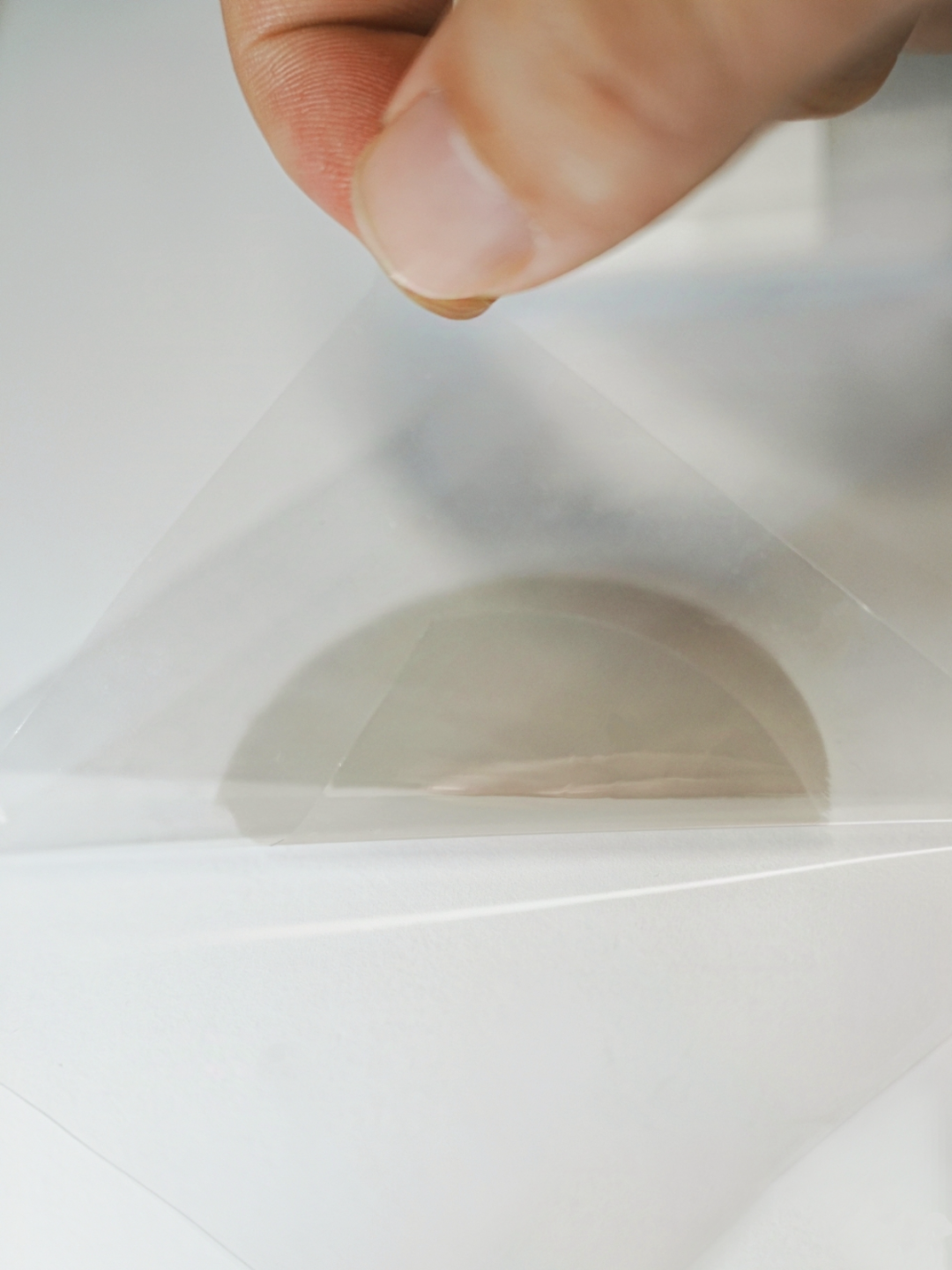

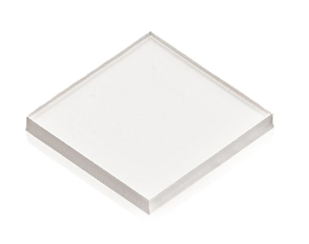

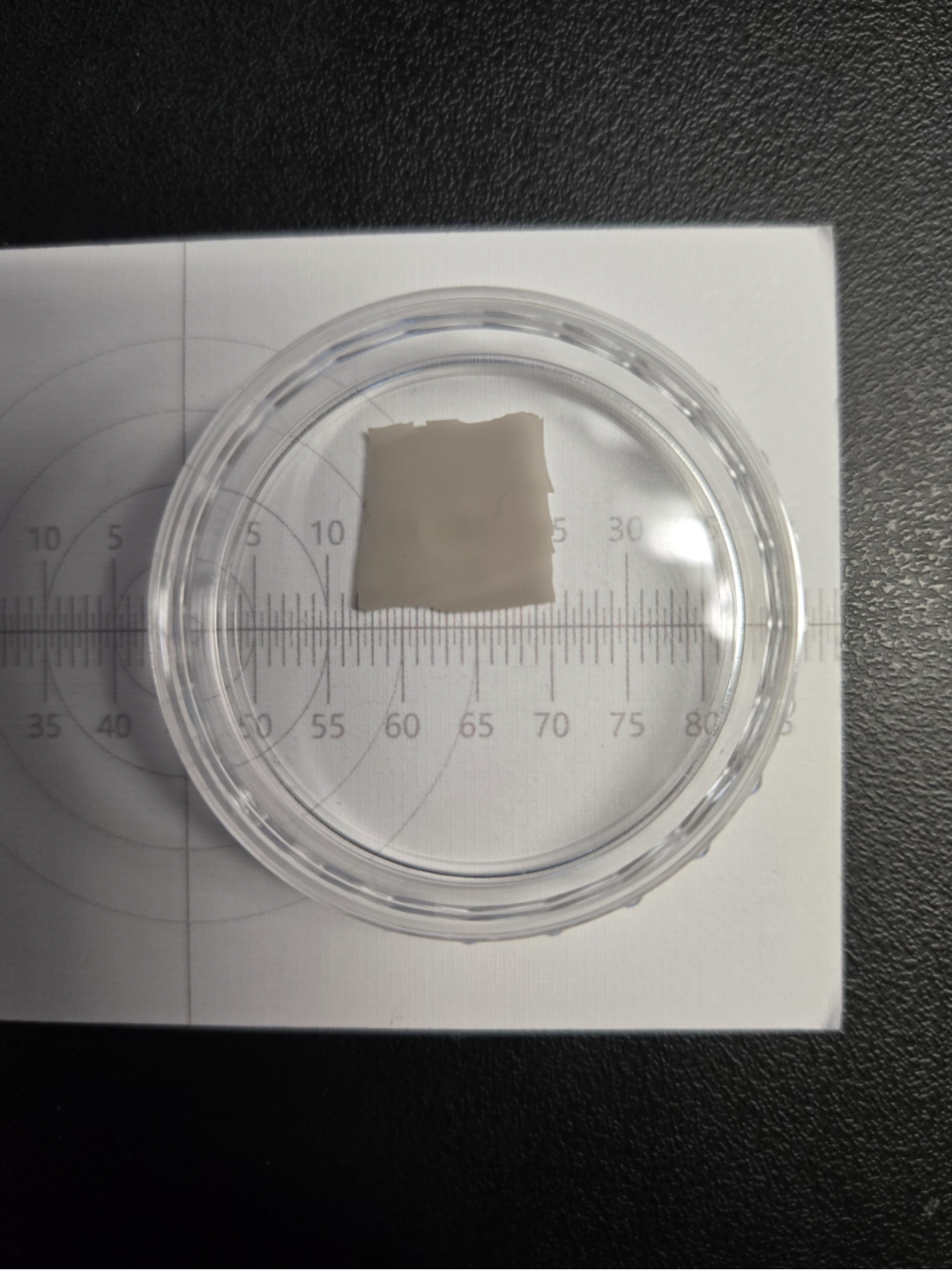

第八届全球半导体产业与电子技术（重庆）博览会将于2026年5月13日-15日在重庆国际博览中心举办，此次博览会以“新时代·创造芯未来”为主题，展示面积达30000㎡，参展企业800家，吸引28000名专业观众到场参观交流。 GSIE 2026向您推荐参展商——深圳钻耐科思科技有限公司。 DiamNEX（深圳钻耐科思科技有限公司）是一家专注于金刚石薄膜材料研发、生产与商业化应用的高科技企业，致力于成为金刚石半导体材料领域的技术引领者与标准制定者。 公司依托全球首创的核心制备技术，成功突破大尺寸、高品质、可转移金刚石薄膜的行业瓶颈，为金刚石半导体材料的大规模商业化生产提供了全新解决方案。公司团队独创的 “边缘暴露剥离法”，巧妙利用物理手段实现大尺寸金刚石薄膜的快速剥离，不仅大幅缩短生产时间、降低制造成本，更突破了传统工艺对尺寸与性能的限制，为金刚石薄膜材料的规模化生产扫清了障碍。 依托深厚的技术积累与学术合作基础，公司团队由香港大学褚智勤教授领衔创立，在金刚石材料研发领域拥有超过10年的沉淀，构建了从材料设计、核心制备到产业化集成的全链条服务能力。所制备的晶圆级柔性金刚石薄膜兼具极致表面特性与机械柔性，可广泛适配半导体功率器件、光学窗口、量子传感等高端应用场景，为新一代电子信息产业升级提供核心材料支撑。 公司的技术成果已荣获“2025年度中国科学十大进展”，第49、51届日内瓦国际发明展金奖，并发表于《Nature》等国际顶级学术期刊，多项专利在全球多个国家和地区布局。我们以技术创新为引擎，以产业落地为目标，通过提供全流程解决方案，显著降低客户的技术应用门槛与产业化成本，致力成为推动金刚石薄膜材料行业发展的标杆企业。 产品介绍 1、金刚石光学窗口 产品信息： DiamNEX 金刚石光学窗口，以公司核心晶圆级柔性金刚石薄膜技术为支撑，是高端光学与精密探测领域的理想解决方案。 该产品采用高品质金刚石薄膜制备，具备高透光率，兼具金刚石材料超高硬度、优异化学稳定性与导热性能，可在极端环境下保持光学性能稳定。其亚纳米级表面平整度，完美满足光学窗口与精密仪器的超平表面制造要求，有效降低光散射与信号损耗，保障光学系统的成像精度与探测灵敏度。 产品可适配半导体、量子传感、精密光谱分析等场景，既可为 5G 基站、电动汽车电控模块提供高功率散热与光学兼容的集成方案，也能为高精度量子传感、精密光学仪器提供理想的光学窗口材料。凭借成熟的晶圆级制备工艺与可定制化服务，我们为客户提供从材料选型到成品封装的全流程支持，助力高端光学设备实现性能突破与长期可靠运行。 2、金刚石薄膜 产品信息： DiamNEX的超薄柔性多晶金刚石薄膜，是依托公司独创制备技术实现的新一代高性能半导体材料，为金刚石材料的产业化应用开辟了全新路径。该产品突破了传统金刚石硬脆易裂的局限，在保留金刚石本征高导热、高硬度、高稳定性等优异性能的基础上，展现出全新的压电特性，为智能传感、能量收集等领域提供了颠覆性材料选择。 产品采用可转移制备工艺，实现了晶圆级规模化生产，兼具柔性与机械，可适配复杂场景下的器件集成需求。凭借独特的材料性能与成熟的产业化能力，该薄膜广泛适配半导体功率器件、柔性电子、量子传感等高端应用场景，为新一代电子信息产业升级提供核心材料支撑，助力推动金刚石半导体材料的商业化落地。 3、量子级金刚石块体 产品信息： 本系列致力于打造面向量子科技前沿的高纯度CVD单晶金刚石和NV色心（氮-空位）单晶金刚石材料。核心技术在于通过微波等离子体化学气相沉积（MPCVD）法，精确控制金刚石晶体生长过程中的氮、硼等杂质浓度，将氮含量稳定控制在1ppb（十亿分之一）以下，从而获得极长的电子自旋相干时间（T2），确保材料具备卓越的量子传感性能。产品矩阵不仅涵盖标准尺寸的高纯度单晶衬底，更创新性地提供预植入NV色心（氮-空位色心）的定制化单晶金刚石衬底，以及适配不同应用场景的金刚石量子传感器核心探头模块。通过这一系列标准化与定制化相结合的产品，我们旨在为量子计算、精密测量及生物医学成像等前沿领域提供关键核心材料与解决方案。 4、基于ND的量子阵列晶圆 产品信息： 本技术独创性地采用“几何诱导静电捕获”机制，解决了纳米颗粒在芯片上精准定位的世界级难题。其核心原理是利用微米级孔洞模板与静电力的协同作用：通过标准光刻技术在基底上制作微孔，并对孔底与孔壁进行差异化的化学修饰，形成“孔底正电、孔壁负电”的沙漏形静电势场。当带负电的纳米金刚石溶液滴加在模板表面时，纳米颗粒会在电场力的引导下，精准落入孔洞中心并牢固吸附。这一过程完全摒弃了传统复杂的电子束光刻或昂贵的光镊操控，实现了物理层面的自组装精准定位。
